3. 快速开始

3.1. 准备硬件

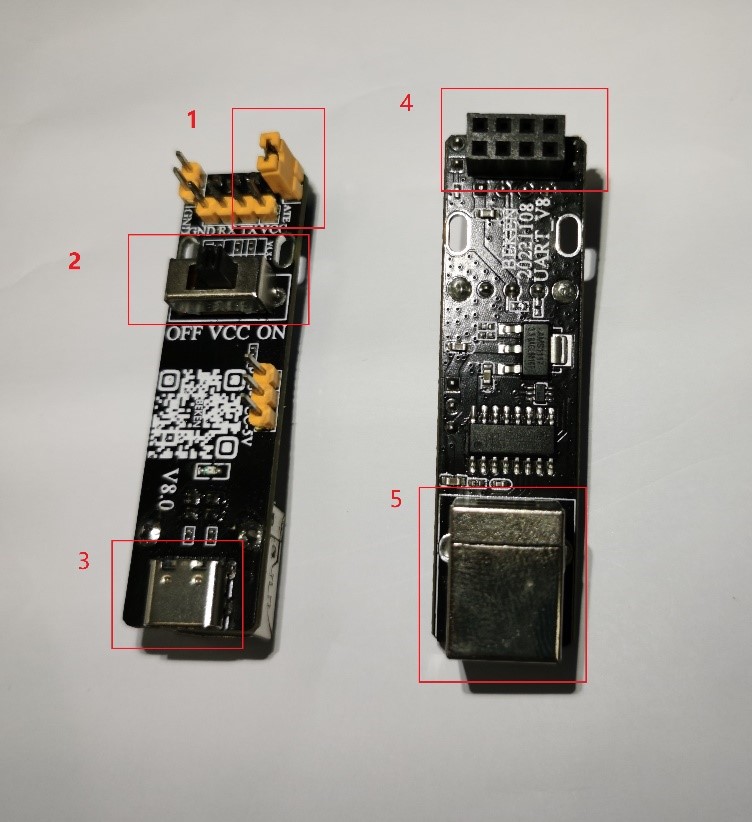

串⼝板主要⽤于 USB 转串⼝。串口板如下图所示，图中标注位置的功能如下:

位置1: 需要短接，短接后被测板开机会进入到射频测试模式

位置2: 给被测模组供电的开关

位置3: 和电脑端USB相连接口

位置4: UART连接接口，需要和被测模组的DL UART相连

位置5: 和电脑端USB相连接口,功能同位置3

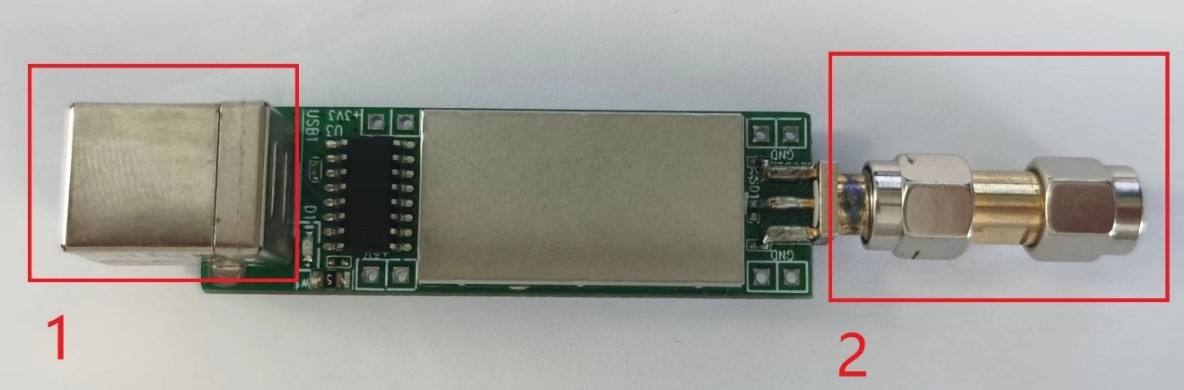

综测仪用于校准被测模组的射频性能。以下简称TESTER。如下图所示，图中标注位置的功能如下:

位置1: 和电脑端USB相连接口

位置2: 和被测模组SMA头相接接口

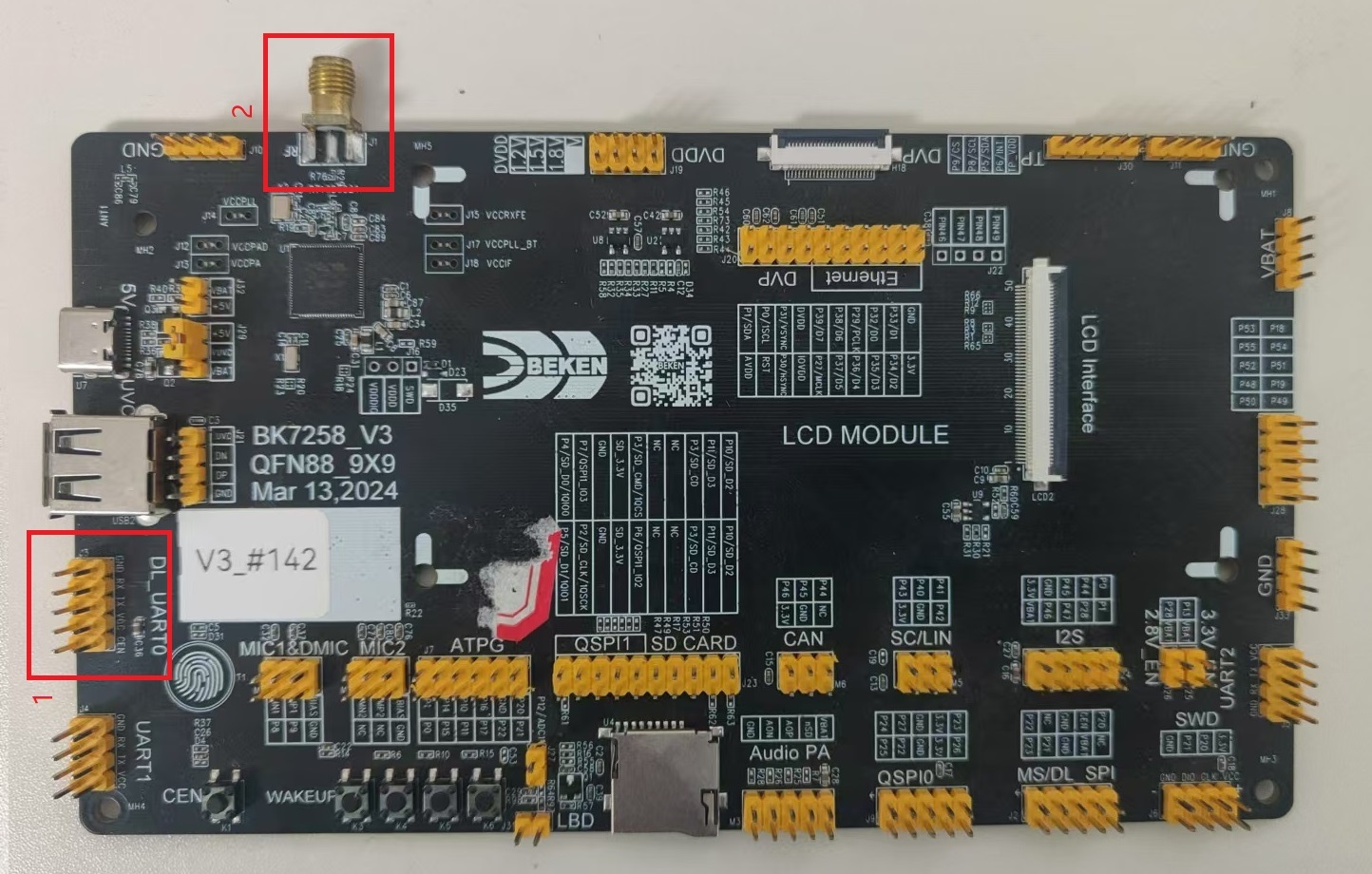

被测模组或开发板为测试对象，以下简称DUT。如下图所示，图中标注位置的功能如下:

位置1: UART接口，用于和串口板**位置4**相连

位置2: 射频口，用于和综测仪的**位置2**相连

硬件连接示意图如下所示。

        flowchart LR
    PC["计算机"] -->|"串口线"| DUT["Beken模组/开发板"]
    PC -->|"USB线"| TESTER["综测仪"]
    DUT -->|"射频线"| TESTER

硬件连接示意图

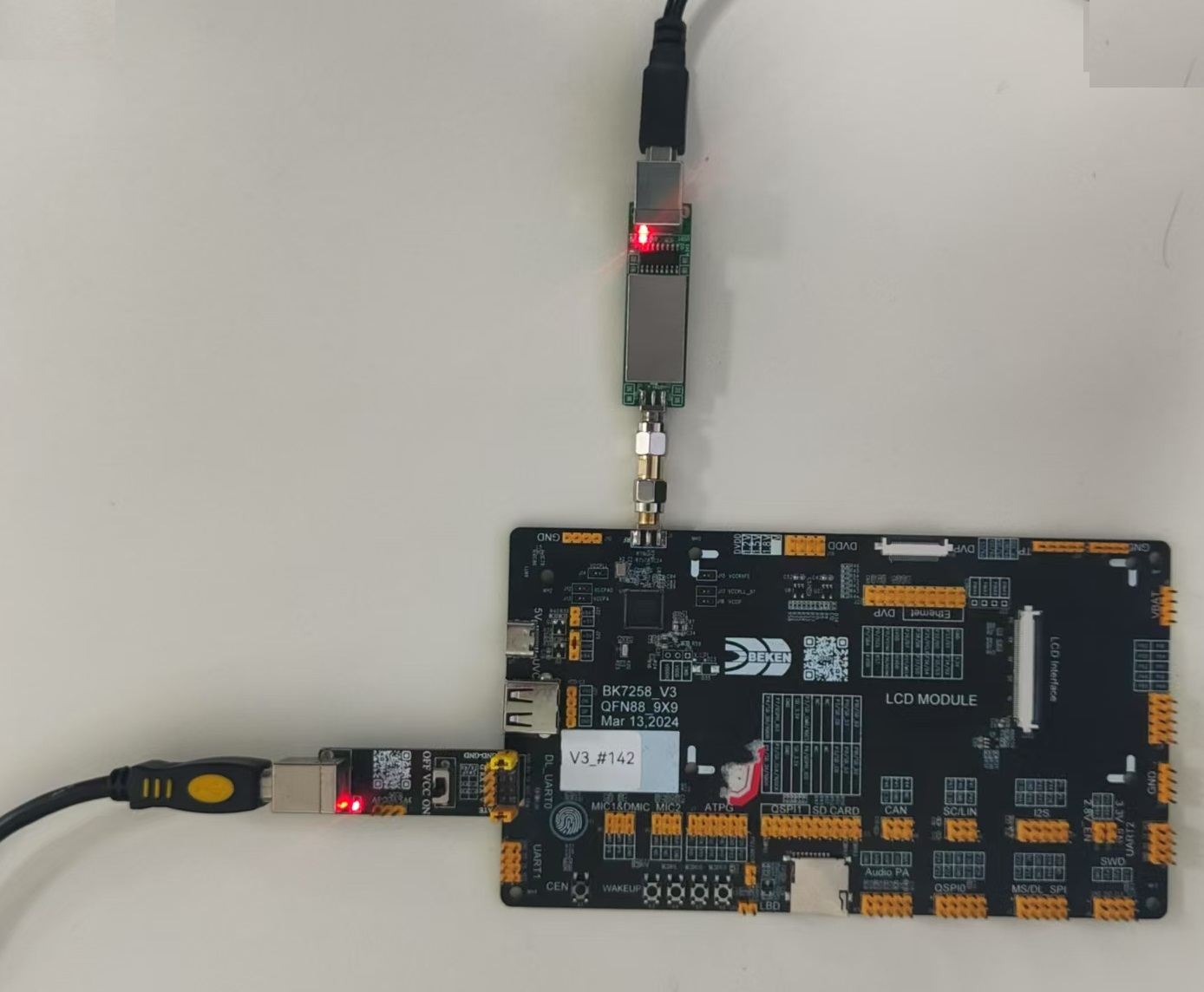

连接后如下图所示。

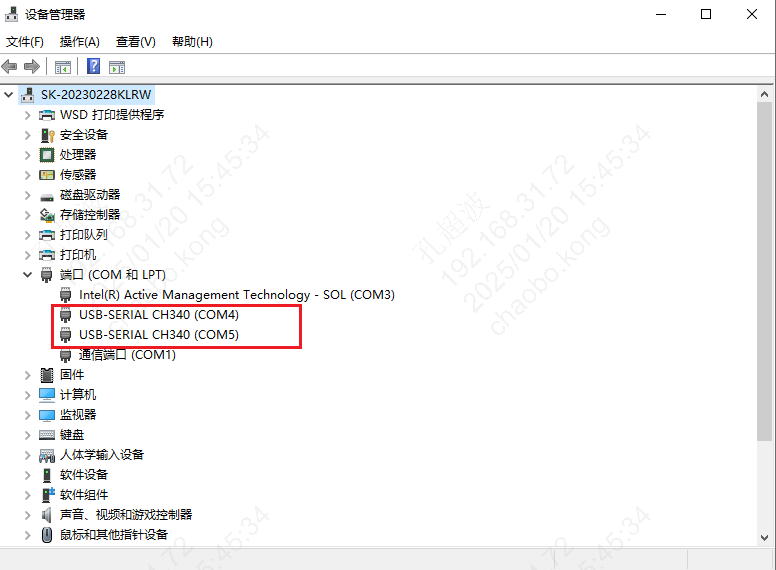

连接后在设备管理器上可以看到对应的端口，如下图所示

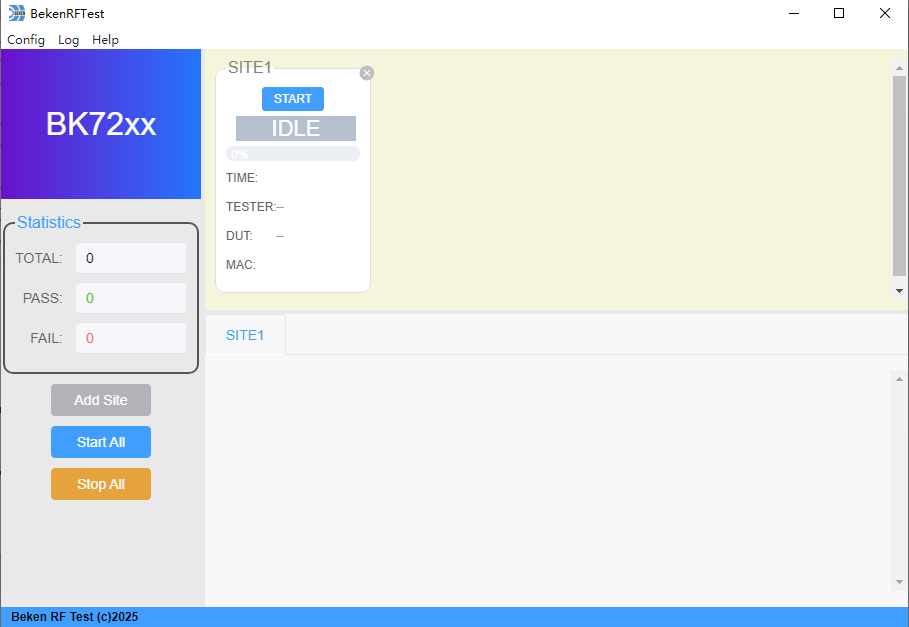

点击”Add Site” 按钮后，在工具窗口的右边会新加一个SITE，如下图所示。

菜单栏点击 “Config” => “Site Config” 后，在弹出的SITE配置窗口中配置SITE。

其中包括:

TESTER: 综测仪小板串口号选择

DUT: 被测模组/开发板串口号选择

ATTEN: 对应信道的线损设置，默认为0

菜单栏点击 “Config” => “Runner Config” 后，在弹出窗口中配置。

DUT CHIP: 选择DUT 芯片类型

MAC Addr: 填Wi-Fi MAC地址

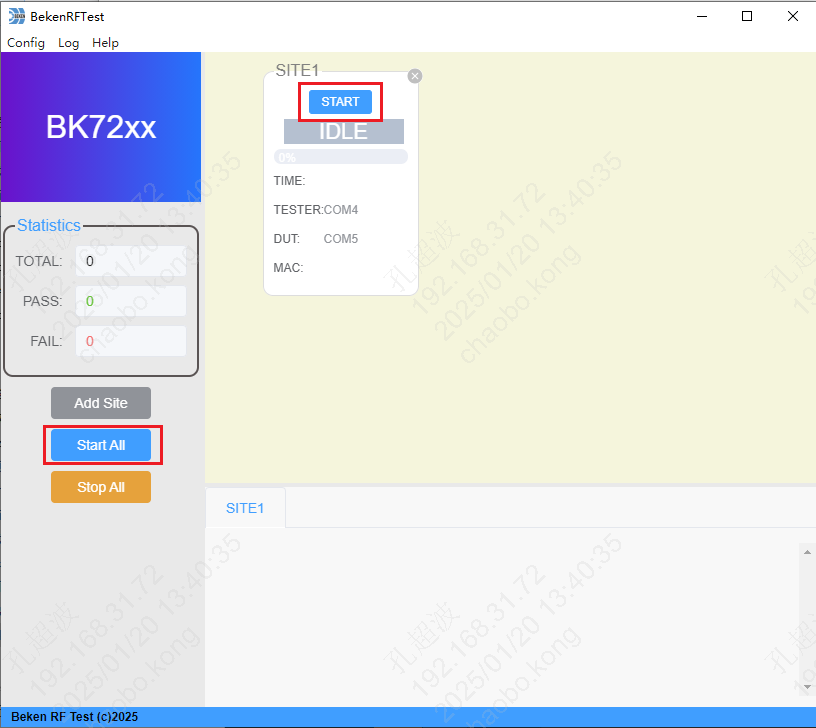

点击”START” 或 “START ALL” 开始执行测试

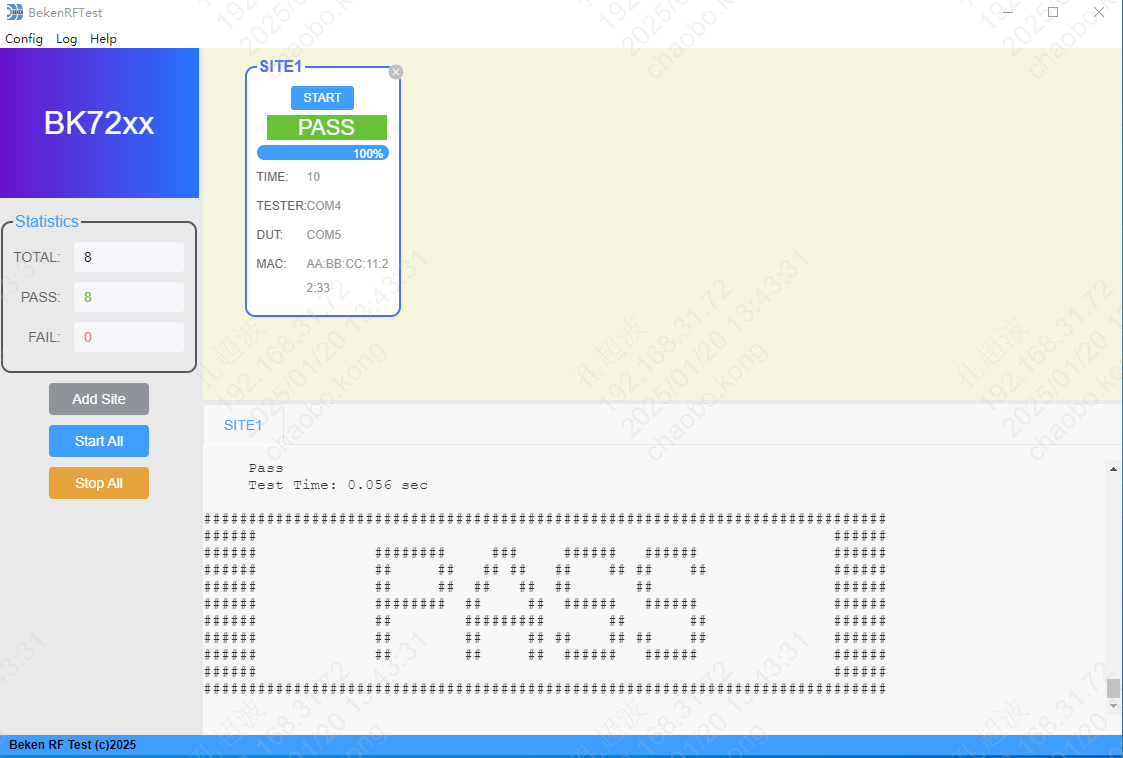

执行结束后，界面会显示测试结果及测试过程中产生的log信息。
