新建project规则简介

[English]

备注

创建新的project规则主要分为以下几个部分：分区表的配置、config文件中配置宏的修改、自动化列表的添加。以bk7258的platform工程为例，将详细介绍如何新建工程。

分区表的配置

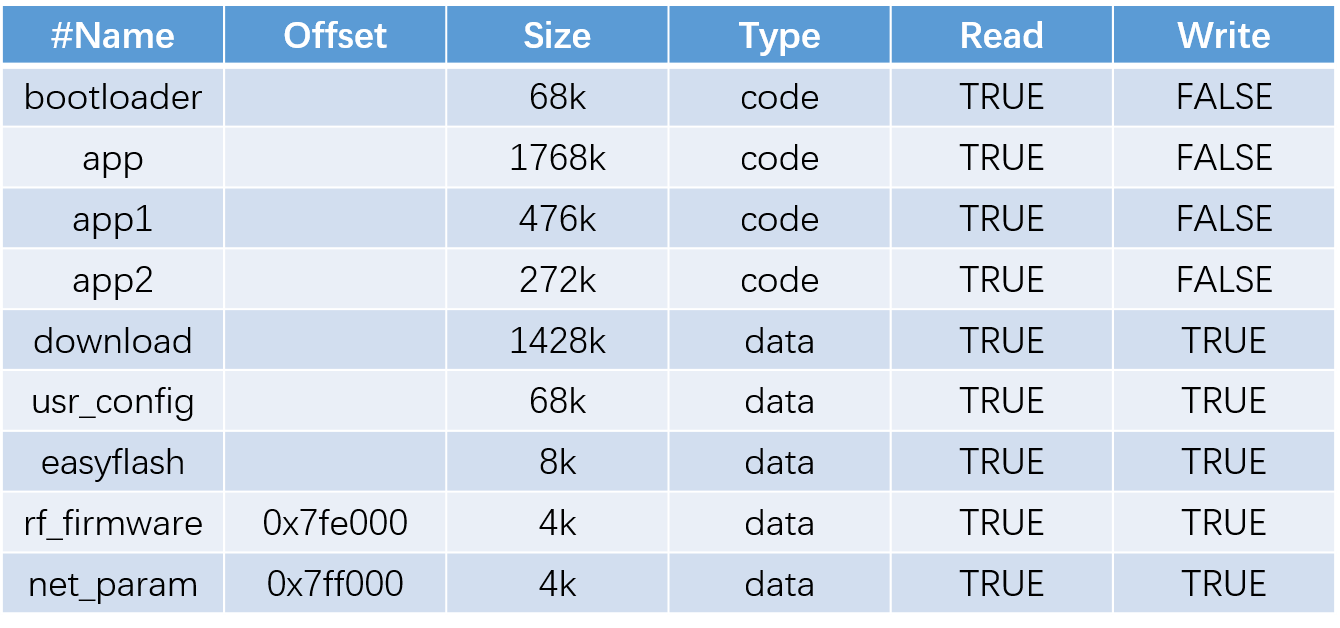

分区表的配置为CSV文件，以bk7258的platform工程为例，bk7258_partitions.csv其格式如下：

partition_layout

图1 partition_layout

  • Name - 须按照soc来命名，如bk7258,则分区表命名为：bk7258_partitions.csv；分区表固定为6列，其中Name列为必选项且须唯一，表示分区的名字；

    • 构建时会根据分区的名字来生成唯一的宏定义，代码中会操作该宏定义来访问相关的分区；

    • 编译生成的二进制文件名，也是根据该分区名字来命名，如bootloader,则二进制文件名为bootloader.bin，app则为app.bin,

    • 打包的时候，也是根据分区的名字更新configuration.json文件来进行打包。

    • 保留分区，保留分区为 Armino 已有特定用途的分区：

      • bootloader - Type被配置为code，对应构建系统编译出来bootloader.bin，Size为bootloader.bin的实际大小的34/32倍

      • app - Type被配置为code，对应构建系统编译出来app.bin, Size为app.bin的实际大小的34/32倍

      • app1 - Type被配置为code，对应构建系统编译出来app1.bin， Size为app1.bin的实际大小的34/32倍

      • app2 - Type被配置为code，对应构建系统编译出来app2.bin，Size为app2.bin的实际大小的34/32倍

      • download - Armino 中特有分区，ota会用到这个分区，当不需要ota功能时，该分区Size可以保留配置为4K

      • usr_config - Armino 中特有分区，文件系统会用到这个分区，该分区Size可以以4K为单位适当增减

      • easyflash - Armino 中特有分区，Size和Offset固定不可自定义变更

      • rf_firmware，net_param - Armino 中特有分区，RF 校准，Wi-Fi/TCPIP 会用到这两个分区。Size和Offset固定不可自定义变更

  • Offset - 为可选项，代表放置在flash中的物理偏移位置；若没写，则默认会衔接在前一个分区后面;

  • Size - 必选项。为必选项，代表分区的物理大小，单位时k/K(bytes)，对于data类型区域，必须要4K对齐，对于code区域，需要68k对齐；

  • Type - 必选项。代表区域的类型，code:代表可执行代码的区域（68K对齐）；data:代表存放数据区;

  • Read - 可选项。代码该区域的可读权限，如不配置的话，默认是FALSE; 应该配置成TRUE，代表可读；

  • Write - 可选项。分代表该区域的可写权限，一般来说，对于code区域，应该配置成FLASE(避免该区域被误操作)，data区域，应该配置成TRUE;

  • 所有分区的size累加不能超过flash的大小，目前BK7258的大小为8M/bytes.
